Технические данные | Типовая КТП контейнерного типа

Комплектные трансформаторные подстанции

КТП или подстанция предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной нейтралью. Подстанции применяются в системах электроснабжения промышленных предприятий, на объектах газовой и нефтяной промышленности по добыче, транспортированию и переработке нефти и природного газа, на объектах сельского и городского хозяйства.

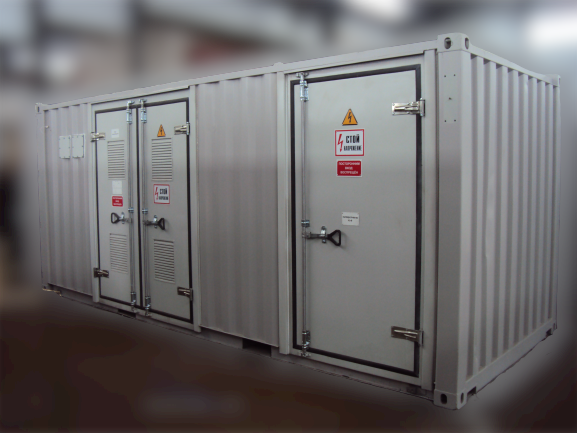

ККТП-2500/6,3/0,4кВ
КТП состоит из одного и более модулей, образующих после установки единую конструкцию, внутри которой смонтировано все необходимое оборудование. КТП поставляются в полностью собранном виде или отдельными блоками, упакованными для транспортировки и подготовленными для монтажа на объекте заказчика. Конструкция КТП постоянно совершенствуется, поэтому возможны изменения, улучшающие качество изделия, но не отраженные в данной технической информации.
Состав оборудования

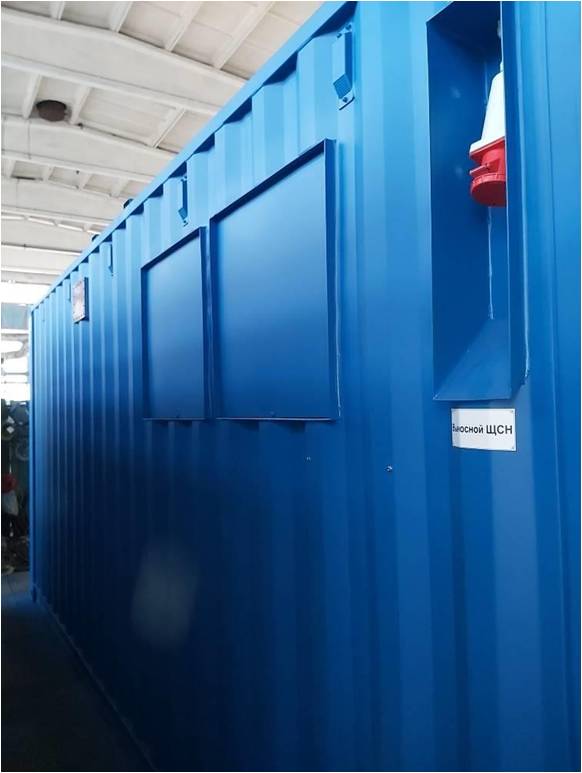

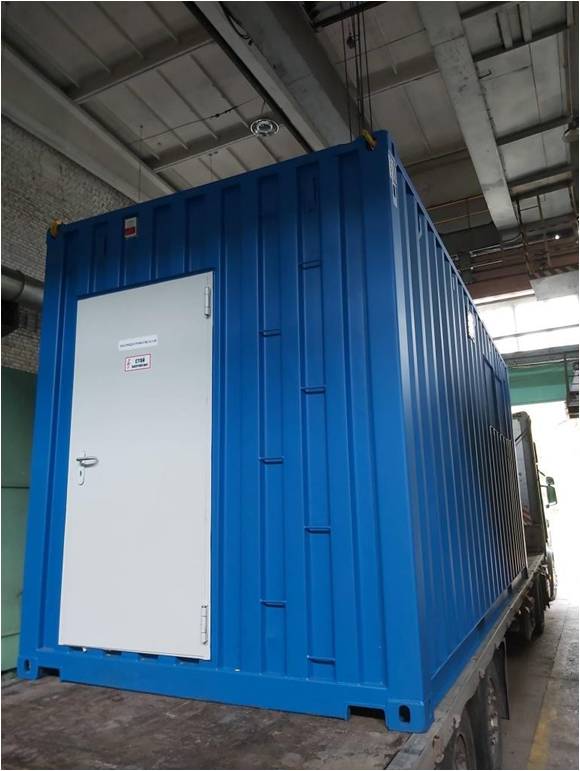

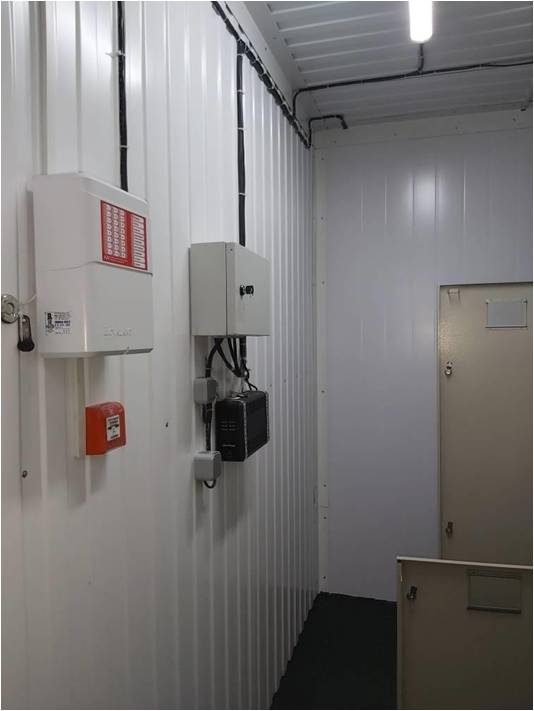

Здание контейнерного типа (морской 20″HQ, 40″НQ)

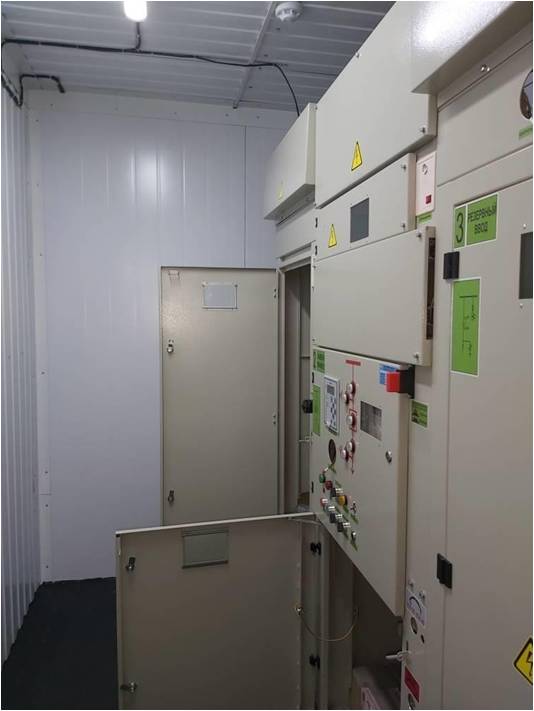

 РУ 6,3\10 кВ
 РУ 0,4 кВ на 3-6 ввода
Трансформатор ТМГ/ТСЛ
Варианты предложений
№
Наименование продукции
Варианты трансформаторов
Исполнение
Внешние размеры ДхШхВ, мм
1
ККТП-3150/6,3-10/0,4кВ
ТМГ 3150-6,3/10/0,4 кВ, РБ (1шт)
Морские 20-ти футовые HC или HQ High Cube (увеличенный по высоте на один фут) — это следующий по популярности контейнер после стандартного 20-ти футового. Высота контейнеров большого объема HC 9,6 дюймов или 2896 мм.

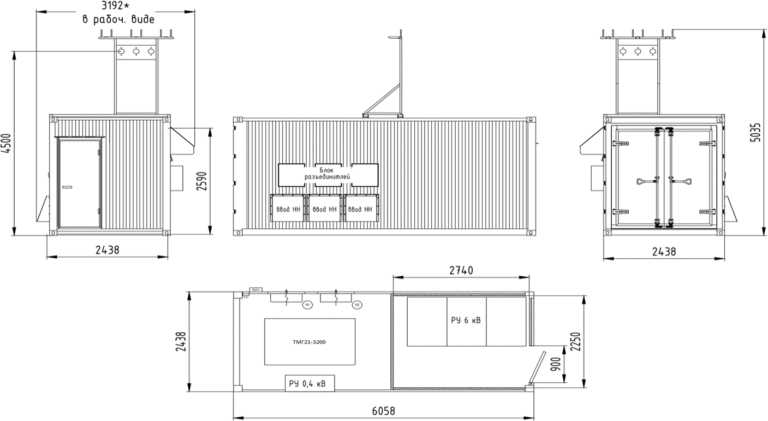

6058х2438х2896
ТМГ 3150-6,3/10/0,4 кВ, Турция (1шт)
ТМГ 3150-6,3/10/0,4 кВ, Турция (1шт)
2
ККТП-2500/6,3/0,4кВ
ТМГ 2500-6,3/0,4 кВ, РБ (1шт)
ТМГ 2500-6,3/0,4 кВ, РФ (1шт)
3
ККТП-1600/6,3/0,4кВ
ТМГ 1600-6,3/0,4 кВ, РФ (1шт)
4
2ККТП-1600/6,3/0,4кВ
ТМГ 1600-6,3/0,4 кВ, РФ (2шт)
Морские 40-ка футовые HC или HQ High Cube (увеличенный по высоте на один фут) — это следующий по популярности контейнер после стандартного 20-ти футового. Высота контейнеров большого объема HC 9,6 дюймов или 2896 мм.
12192х2438х2896
5
2ККТП-2500/6,3/0,4кВ
ТМГ 2500-6,3/0,4 кВ, РБ (2шт)
ТМГ 2500-6,3/0,4 кВ, РФ (2шт)
6
2ККТП-3200/6,3/0,4кВ
ТСЛ 3150-6,3/0,4 кВ, РФ (2шт)
ТМГ 3150-6,3/0,4 кВ, Турция (2шт)
Форма запроса КП КТП
